氣動薄膜角式調節閥 閥門型號：ZMAS、ZMBS 通徑規格：DN20～DN200mm
結構形式：角形單座鑄造閥 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40、PN64 適用溫度：-196℃-450℃（具體見產品詳情）
應用范圍：高粘度、含有懸 浮物和顆粒狀物質 產品特點：可避免結焦、堵塞，便于自凈與清洗，用于90度彎接頭處
一、氣動薄膜角式調節閥 概述：

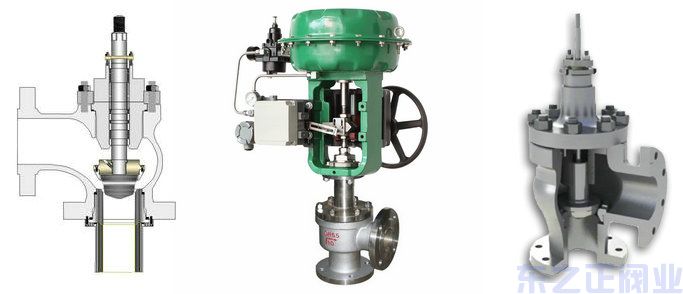

ZMABS氣動薄膜角式調節閥適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的場合，主要由氣動薄膜多彈簧執行機構和角形閥組成，閥芯采用頂導向結構，具有體積小、重量輕、流路簡單、阻力小、易于沖洗的特點。氣動薄膜角式調節閥廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。
二、氣動薄膜角式調節閥 特點：
氣動薄膜角式調節閥特別適用于允許泄露量小，閥前閥后壓差不大的高粘度、含有懸 浮物和顆粒狀物質的調節，可避免結焦、堵塞，便于自凈與清洗，本產品有常溫型、調節切斷型、波紋管密封型、高溫型、夾套保溫型等多種系列，適用流體溫度可在-196℃-+450℃范圍之間，流量特性為線形或等百分比，多種規格可供選擇。
三、氣動薄膜角式調節閥 參數：
閥體 | |
形 式 | 角形單座鑄造球型閥 |
公稱通徑 | 20、32、40、50、65、80、100、1 25、150、200mm |
公稱壓力 | PN16、40、64bar |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材 料 | 鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
閥蓋形式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
結構形式 | 角型鑄造閥 |
閥內組件 | |
閥芯型式 | 單座柱塞型閥芯 |
流量特性 | 等百分比特性和線性特性 |
材 料 | 不銹鋼（304、316、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
四、氣動薄膜角式調節閥 執行器：
執行機構 | |||||
型 式 | ZHA/B多彈簧薄膜執行機構 | ||||
型 號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面積cm2 | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
彈簧范圍KPa | 20-100（標準）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
供氣壓力 | 140-400KPa | ||||
氣源接口 | RC1/4" | ||||
環境溫度 | -30-70℃ | ||||
閥作用形式 |
氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
