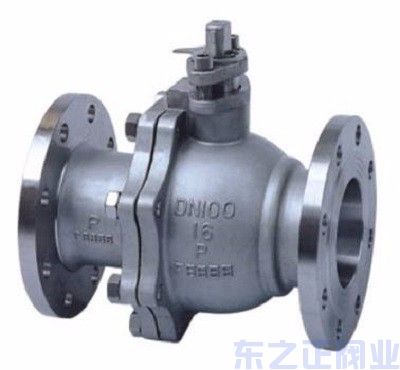

一、HG/T20592球閥 概述：
1、閥門結構簡單、體積小、重量輕、流阻小、節能效果好，介質流過該閥時，相當于流過一段直通的管道，此流體阻最小
2、流體進、出該閥方向可任意選擇，具有雙向作用。
3、本公司生產閥門管件連接方式有：內螺紋、法蘭、對焊、插焊、快裝等！其安裝有，水平管道，垂直管道均可安裝等。
4、操作方便，開關迅速，手柄操作只需轉動90度即可實現開關。氣動，電動可任意調動。
5、防滲漏效果較好，具開關壽命可高出其他設備5-10倍。
二、HG/T20592球閥 主要部件材料說明
閥體：精鑄/不銹鋼鑄造；
手柄：不銹鋼；
密封：聚四氟乙稀和耐高溫密封！
三、HG/T20592球閥 產品特征
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等
公稱通徑：DN15～250mm 1/2＂～10＂
四、HG/T20592球閥【性能參數】
型號 | Q41F-16C | Q41F-16P | |
Q41F-25C | Q41F-25P | ||
工作壓力（MPa） | 1.6~2.5 | ||
適用溫度（℃） | ≤180 | ||
適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | |
材料 | 閥體、閥蓋 | 碳素鋼鑄鋼 | 鉻鎳系不銹鋼 |
球體、閥桿 | 鉻/鉻鎳/鉻鎳鉬系不銹鋼 | 鉻鎳系不銹鋼 | |
密封圈 | 柔性石墨墊圈/316＋柔性石墨墊圈 | ||
填料 | 聚四氟乙烯 | ||
五、HG/T20592球閥【主要連接尺寸】
公稱通徑DN | 主要外形連接尺寸 | ||||||
L | D | D1 | D2 | B | Z-d | H | |
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q941F-16C Q941F-16P | |||||||
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 |
20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 84 |
25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 95 |
32 | 165 | 140 | 100 | 78 | 18 | 4-18 | 150 |
40 | 180 | 150 | 110 | 85 | 18 | 4-18 | 150 |
50 | 200 | 165 | 125 | 100 | 19 | 4-18 | 170 |
65 | 220 | 185 | 145 | 120 | 20 | 4-18 | 195 |
80 | 250 | 200 | 160 | 135 | 20 | 8-18 | 215 |
100 | 280 | 220 | 180 | 155 | 22 | 8-18 | 250 |
125 | 320 | 250 | 210 | 185 | 22 | 8-18 | 265 |
150 | 360 | 285 | 240 | 210 | 24 | 8-23 | 270 |
200 | 400 | 340 | 295 | 265 | 26 | 12-23 | 330 |
250 | 530 | 405 | 355 | 320 | 29 | 12-25 | 450 |
